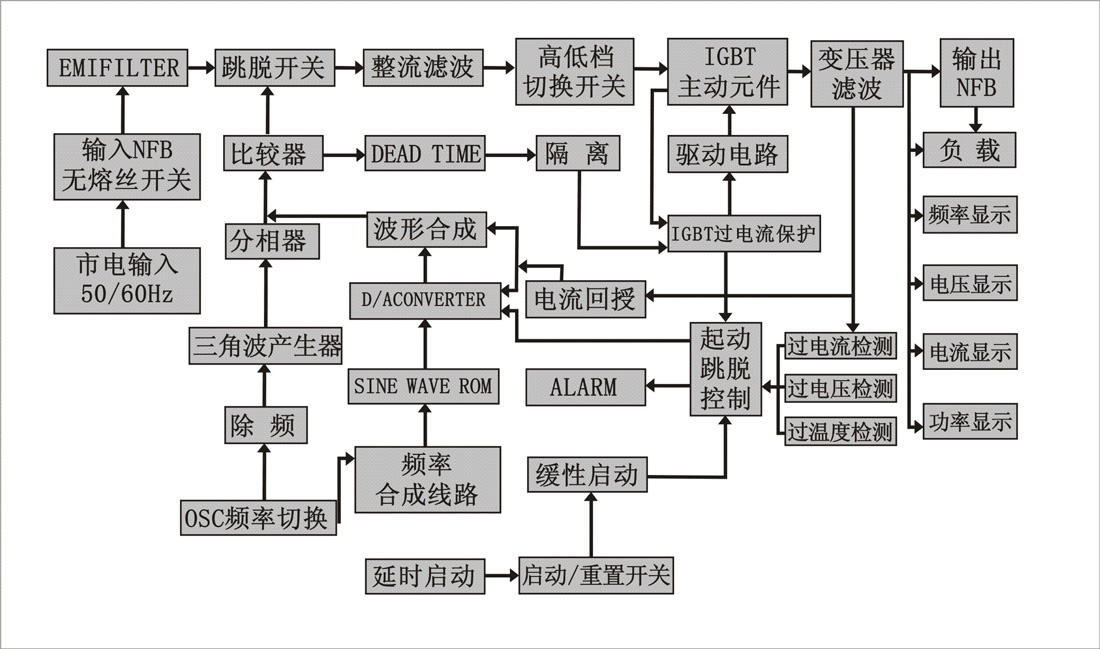

变频电源工作方块图

1）可靠性高：

主要部件进口元器件，原装日本三菱IGBT逆变模块，驱动保护为原装日本三菱机芯，完善的驱动保护电路保证IGBT可靠工作。而其他厂家大多用国产元器件。

2）动态反应速度快（专利技术）：

双闭环反馈电路，内环电流环保证非线性负载波形不失真；外环电压环保证突加负载压降＜1%，反应速度小于2mS,而其他国内、台湾厂家为数字控制采样需经A/D转换、计算、D/A转换，控制过程长，反应速度慢，有时产生高压烧坏负载。

3)三相电源可适应任意不平衡负载：

     三相电源的主电路及控制电路按照三套独立的单相电源进行设计。主电路采用交一直一交结构，包括整流器、直流滤波器、逆变器、交流滤波及变压器等组成部分。其中，交-直部分为桥式整流，经交流接触器软启到电解电容滤波，得到平稳电流。三套单相逆

变电路输出互差120电角度，在变压器原边彼此电气独立，在变压器副边接成星形，输出所要求的三相交流电。电压及波形控制针对单相输出，采用了三套独立的单相控制器，使三相电源的任一相均可以作为单相电源独立使用，并可适应任意不平衡负载，从而极大的提高了电源的负载适应能力。而其他厂家在技术上做不到负载的任意不平衡。

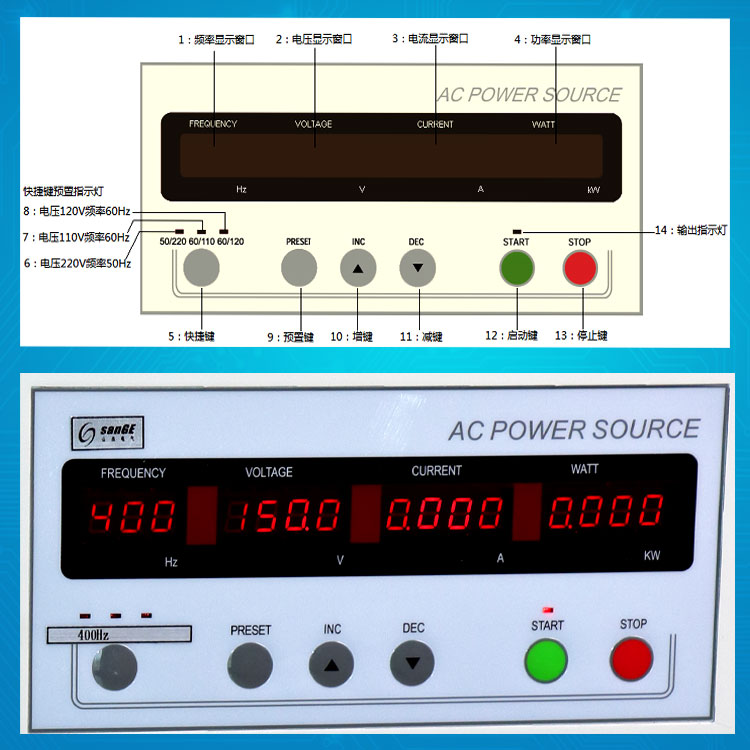

3）人机界面好，表源合一，测量精度高：

电压、频率、电流、功率/功率因数四视窗测量显示，我们采用知名厂家电度表，精度为0.5级，源表一体化。而其他国内、台湾厂家多为平均值测量，带电机等非线性负载时，电流功率测不准。

4）带载能力强：

功率元件应用合理，可承受3倍额定电流，且不会造成压降。在海尔冰箱，我们1KW带动冰箱、压缩机，启动时起达到1600W，而其他厂家电源只能用2KW带。

5）稳定性优：

频率稳定度≤1%，负载稳定度≤1%，，输出频率是有石英振荡器震荡产生，故有非常稳定、精确的频率。而其他厂家达不到这种精度，显示值为设定值。

线性的整流器件，这就必然产生谐波电流注入电网和影响其它设备的工作。当功度THDi约在30％～45％左右。另外，大于90KW的变频器，12脉冲整流为标准配置，只要通过简单的接线，就能实现6脉冲或12脉冲的整流方式。如果采用12脉冲整流方式，根据对称原理，则可以消除11次以下的谐波电流，总谐波电流失真度THDi在5％以下。属于绿色环保产品。

不同负载的容量选择方法：

阻性负载：变频电源容量=（1.2~1.5）×负载额定功率

容性负载：变频电源容量=（2~2.5）×负载额定功率

感性负载：变频电源容量=（2.5~3）×负载额定功率

整流性负载：变频电源容量=（3~5）×负载额定功率

对于一些过冷负载或感应式交流异步电机等，这类负载都具备稳态电流小，启动电流大的特点，尤其是感应式交流异步电机的启动电流与转子的机械摩擦系数有很大关系，所以我们建议，用户在为此类设备配置变频电源时，最好提前与本公司确认，我们将根据负载情况做出方案，保障您的设备良好运行。
